Comunicação USART com PIC

Comunicação Serial UART com PIC

Para enviar dados de qualquer microcontrolador PIC para qualquer dispositivo (seja outro uC, computador e etc) utilizando a interface UART, basta ativar o suporte à comunicação serial do compilador ( #use rs232 ) ou fazer uma inclusão de biblioteca ao seu código ( #include < uart.c >). A única diferença estaria nos comandos para controle da comunicação e inicialização:
-------------------------------
#use  rs232 (baud = (velocidade), xmit = (pino tx), rcv = (pino rx) ) // inclui e configura a comunicação
putc ();  // envia dado pela porta serial

Controle de Display LCD 16x2 com PIC

Tutorial de como controlar um display lcd com microcontroladores PIC.

Atenção! : Nunca esqueça de colocar um potenciometro no pino VEE pois do contrario o display não funcionara corretamente.


Os pinos D7, D6, D5, D4, E e RS devem estar conectados as portas que melhor lhe convier no microcontrolador PIC que você quiser. Precisando somente especificar quais portas estão ligadas e onde estão ligadas na biblioteca.
O pino R/W não é utilizado porém, ele deve ser ligado ao negativo.
O uso de um potenciometro no pino VEE é exencial pois é dele que iremos controlas o contraste do display, do contrario, o contraste do display ficara no maximo fazendo com que o display fique com uma linha ou completamente preto.

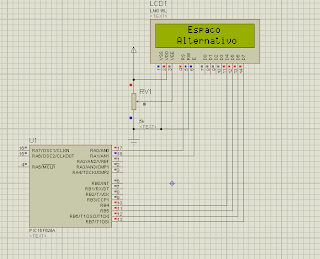

Exemplo:
